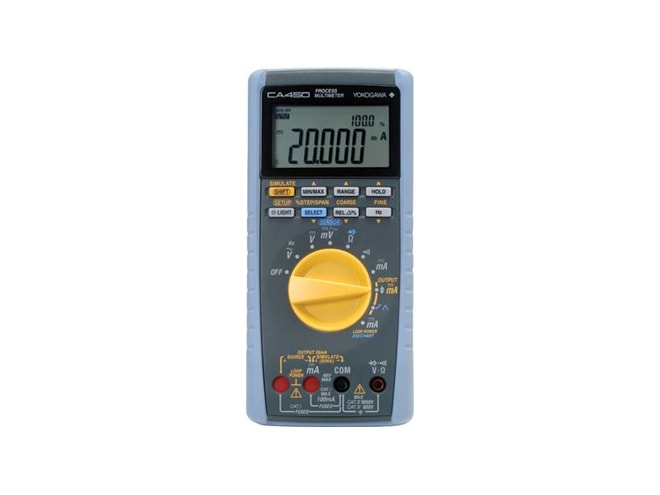

Đồng hồ vạn năng quy trình Yokogawa CA450

Đồng hồ vạn năng kỹ thuật số với công suất vòng và chức năng đầu ra 4 đến 20mA.

Đồng hồ vạn năng xử lý Yokogawa CA450 là một thiết bị đo tại chỗ kết hợp chức năng của đồng hồ vạn năng kỹ thuật số cho các phép đo cơ bản như điện áp, dòng điện và điện trở, với bộ hiệu chuẩn vòng 4-20mA để đo điện và xử lý. Với các chức năng chuyên dụng để sửa chữa, bảo trì và xử lý sự cố của thiết bị nhà máy, Yokogawa CA450 là một giải pháp đo tại chỗ, đơn vị giúp giảm tải kỹ thuật và cải thiện hiệu quả của nhà máy bằng cách hoàn thành các nhiệm vụ theo yêu cầu truyền thống là hai dụng cụ đo tại chỗ .






Đồng hồ vạn năng Fluke 179 True RMS






Đồng hồ vạn năng Fluke 233 True RMS





Đồng hồ vạn năng Fluke 279 FC True RMS

CA450 là một vạn năng kỹ thuật số RMS thực sự với độ chính xác cơ bản 0,05% và các chế độ cảm biến chuyên dụng cho đầu vào trực tiếp từ các cảm biến như đầu dò kẹp AC / DC. Ngoài ra, đồng hồ kết hợp một số tính năng liên quan đến quá trình bao gồm kiểm tra vòng lặp và chức năng tạo và đo lường đầu ra 4-20 mA.

Với chức năng kiểm tra vòng lặp, được thiết kế để thử nghiệm trên các máy phát 2 dây, CA450 cung cấp nguồn 24 VDC cho máy phát và đo đầu ra DC tính bằng milliamperes với độ chính xác 0,05% đến 30 mA. Chế độ HART với công suất vòng và điện trở 250 ohm cho phép thử nghiệm truyền thông HART và BRAIN. Chức năng giả lập máy phát cho phép kiểm tra I / O của máy phát bằng cách rút ra các dòng điện được chỉ định ('chìm') từ các máy phát điện áp bên ngoài của thiết bị. Đầu ra máy phát 4-20 mA bao gồm các khả năng mở rộng, bước, bước tự động và quét.

CA450 cũng có thể được sử dụng để thực hiện kiểm tra vận hành và điều chỉnh trên các bộ định vị van, bao gồm điều chỉnh nhịp bằng 0, kiểm tra phản ứng bằng chức năng bước tự động và kiểm tra các lỗi săn, dính / trượt và mở / đóng van. Các chương trình điều khiển cũng có thể được xác minh bằng chức năng tạo bước 4-20 mA của CA450, chuyển đổi giữa 4 và 20 mA trong các bước đầu ra 4mA.

Các phép đo điện bao gồm đo từ đỉnh đến cực đại của nguồn cung cấp với phát hiện tức thời ở chế độ đo điện áp DC và đo dòng điện AC / DC lên đến 180 A AC và 3000 A AC ở chế độ cảm biến. CA450 cũng có thể được sử dụng để kiểm tra đồng hồ đo bảng để biết kết nối, độ tái lập và lỗi chính xác. CA450 có thiết kế an toàn với cửa chớp đầu cuối hiện tại để bảo vệ cả người vận hành và thiết bị chống lại kết nối không chính xác. Nó phù hợp với CAT 600 V. IV và 1000 V CAT. Tiêu chuẩn III. Bộ điều hợp tùy chọn cho phép thiết bị được liên kết với PC, với dữ liệu được truyền qua giao diện USB hồng ngoại.

Tàu vạn năng xử lý Yokogawa CA450 hoàn thành với:

Pin

Kiểm tra dẫn

Cáp chì

Cầu chì

Hướng dẫn sử dụng

Chức năng đo lường

Sự chỉ rõ Phạm vi Sự chính xác

Điện áp DC 600,0 mV đến 1000 V 0,09% rdg + 1 dgt

Điện xoay chiều 600,0 mV đến 1000 V 0,5% rdg + 5 dgt

Dòng điện một chiều 30.000 mA 0,05% rdg + 2 dgt

30.000 mA 0,05% rdg + 2 dgt

Trở kháng 600,0Ω đến 60,00 MΩ 0,2% rdg + 1 dgt

Tần số 199,99 Hz đến 19,999 kHz 0,005% rdg + 1 dgt

Kiểm tra điốt 2.000 V 1% rdg + 2 dgt

Liên tục Tiếng bíp dưới 50 ± 30Ω

Cập nhật hiển thị 2,5 đến 5 lần mỗi giây

Giữ dữ liệu Đúng

Giữ đỉnh (DCV) Đúng

Độ lệch chuẩn Đúng

Lớn nhất nhỏ nhất ĐúngHàm nguồn

Sự chỉ rõ Phạm vi Sự chính xác

Dòng điện một chiều 0,001 đến 25.000mA 0,05% đến nhịp 20.000mA

Mô phỏng (chìm) 0,001 đến 25.000mA 0,05% đến nhịp 20.000mA

Chức năng vòng lặp 24 V với chức năng BẬT / TẮT 250Ω

Tự động bước Đúng

Tự động quét Đúng

Bước (thủ công) ĐúngChung

Sự chỉ rõ Chi tiết

Tiêu chuẩn an toàn EN61010 / 1000VCAT III, 600VCAT IV

Giao tiếp (tùy chọn) IR-USB

Đèn nền Đúng

Nhiệt độ hoạt động -20 đến + 55 ° C

• Đồng thời đo công suất vòng 24 V và đo mA
• Cài đặt chế độ HART với công suất vòng (điện trở 250 OHM)
• Chức năng SIMULATE (SINK) mô phỏng các máy phát
• Đầu ra 4-20 mA nhịp / bước / bước tự động / quét
• Đo tín hiệu chính xác cao: DC mA 0,05% / 30.000 mA
• Chức năng DMM cầm tay
• Chức năng Đỉnh / Giữ cho phép đo đỉnh-cực đại công suất DCS
• Các chế độ cảm biến chuyên dụng để đọc trực tiếp nhiều loại tín hiệu cảm biến
• Màn trập đầu cuối hiện tại ngăn chặn các kết nối không chính xác
• Chức năng cảm biến xử lý đo dòng tải AC
• Đáp ứng CAT 600 V. IV, 1000 V CÁT. Tiêu chuẩn an toàn III
